產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 止回閥止回閥
蝶式緩沖止回閥 | HH47X

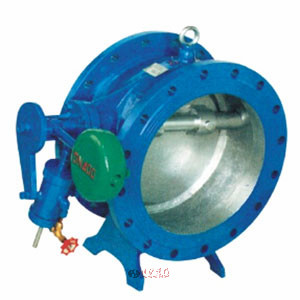

蝶式緩沖止回閥圖片

蝶式緩沖止回閥 產品說明
H47X、H47H、HH47X、HH47H、H47X、HDH47X 型蝶式緩沖止回閥主要用于工業供水、污水處理廠的水泵出口處，防止管網中介質逆流。自動消除破壞性水錘從而保證水泵和管路不受損壞。該閥主要由閥體、閥瓣、緩沖裝置和微量調節閥組成。該產品具有結構新穎、體積小、流體阻力小、運行平穩、密副可靠、耐磨損、緩沖性能好等特點是工業用水和城市排污的佳產品。

蝶式緩沖止回閥 產品特點
型號 公稱壓力?
PN(MPa)		 試驗壓力Ps(MPa) 工作壓力?
P(MPa)		 介質溫度?
(℃)		 適用介質
殼體 密封
H47X、H47H、H47X、?
H47H、H47X、HD47X		 1.0 1.5 1.1 1.0 0-80℃ 水、油品?
海水、污水
1.6 2.4 1.75 1.6
2.5 3.75 2.75 2.5

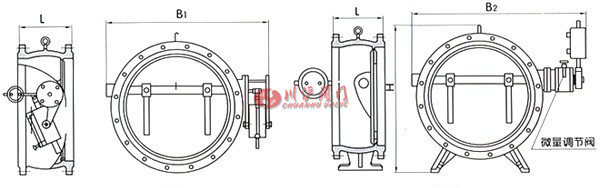

蝶式緩沖止回閥 結構尺寸圖

蝶式緩沖止回閥結構圖

蝶式緩沖止回閥 連接尺寸
公稱通徑 DN(mm) 尺 寸
L H B1 B2
200 230 550 540 600
250 250 630 600 700
300 270 690 650 740
350 290 780 710 800
400 310 860 770 870
450 330 910 830 920
500 350 980 900 1000
600 390 1070 1090 1250
700 430 1220 1200 1360
800 470 1320 1320 1480
900 510 1430 1420 1580
1000 550 1550 1550 1700
1200 630 1800 1780 1950
1400 710 1980 2000 2175
